KPI 撮影機材 > ローデンシュトック産業用レンズ > メガピクセルカメラ用レンズ
Lens for Mega-pixel Photoメガピクセルカメラ用レンズ
-
メガピクセルカメラ用レンズ | ローデンシュトックのメガピクセルカメラ用レンズ
広範な撮影倍率に対応、素晴らしい画像再現性

ローデンシュトックのメガピクセルカメラ用レンズは非常に高い解像度、素晴らしいコントラスト、歪みのない、きわめて自由度の高い、ニュートラルなカラー再現性を持っているのが特徴です。その素晴らしい画像再現性ゆえに、さまざまな産業分野において、1:30 〜 1:1 程度の広範な撮影倍率で使用されています。そしてピントを無限大に合わせた場合、クローズアップの画質の制約があるにしても、これらのレンズは従来のレンズを凌駕する性能を持っています。

●ローデンシュトックメガピクセルカメラ用レンズのテクニカルデータ(PDF)>>

●メガピクセルカメラ用レンズの撮影倍率とワーキングディスタンスのグラフ(PDF 7p)>>

●FA/MVカメラ用レンズカタログ(PDF)>>

●産業用レンズのページへ >>

スキャナーから検査用カメラや高周波カメラまで、きわめて幅広い応用範囲

ローデンシュトックのCCD用レンズは平板型チップやラインアレイを採用しているCCDカメラを始め、カメラやドラムスキャナーも、その品質の素晴らしさが立証されています。

利用例をいくつか紹介しましょう:ボードの検査や自動位置コントロール、例えば梱包作業等。適切な画像処理ソフトウェアと連動させることで、製造中であれ、完成後であれ、部品のオンライン検査を実施することも可能です。

高解像度センサーは高品質のレンズと組み合わせて初めてその高い性能を発揮

ラインアレイ、平板型チップ等、最近の高密度センサーは 画像レンズが適切なディテール解像度を有し、さらにハイコントラストのピクセル画像による最もファインな構造で再現できる場合に限り、バランスのとれた画質を生み出すことができます。比較的、シンプルなレンズは中央部分については満足できるのですが、周辺部に向かって、粗くなってしまいます。それにひきかえ、ローデンシュトックのメガピクセルカメラ用レンズは画像の四隅にいたるまで、シャープに描写します。

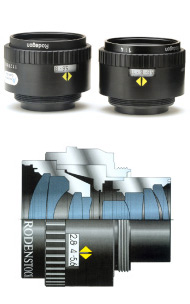

専用フォーカシングシステム
Rogonar〈ロゴナー〉
Rogonar寸法図・MTFチャート図
焦点距離 倍率 最小絞値 レンズ構成 マウント 画面サイズ
(mm)
フィルター径
(mmΦ)
全長
(mm)
レンズ最大径
(mm)
コードNo. JANコード 価格
(税別)
50mmF2.8 4x 16 3群3枚 M39 x 1/26"" 24x36 32.0 42.0 510503 4962420203019 19,800円

Rogonar-S〈ロゴナー-S〉
Rogonar-S寸法図・MTFチャート図
焦点距離 倍率 最小絞値 レンズ構成 マウント 画面サイズ
(mm)
フィルター径
(mmΦ)
全長
(mm)
レンズ最大径
(mm)
コードNo. JANコード 価格
(税別)
25mmF4 20x 16 3群4枚 M32.5 x 0.5 13x7 30.5 28.0 40.5 4962420293119 生産終了
50mmF2.8 10x 16 3群4枚 M39 x 1/26" 24x36 40.5 37.5 50 4962420293133 生産終了
75mmF4.5 4x 22 3群4枚 M39 x 1/26" 60x60 40.5 36.5 50 510507 4962420293157 55,400円
90mmF4.5 4x 22 3群4枚 M39 x 1/26" 60x60 40.5 36.5 50 510508 4962420293164 61,400円

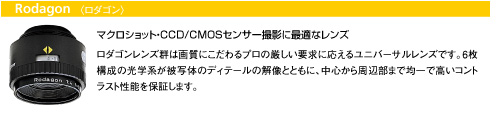

Rodagon〈ロダゴン〉
Rodagon寸法図・MTFチャート図
焦点距離 倍率 最小絞値 レンズ構成 マウント 画面サイズ
(mm)
フィルター径
(mmΦ)
全長
(mm)
レンズ最大径
(mm)
コードNo. JANコード 価格
(税別)
28mmF4 20x 16 4群6枚 M32.5 x 0.5 18x24 30.5 30.0 40.5 4962420293218 生産終了
35mmF4 20x 16 4群6枚 M32.5 x 0.5 24x24 30.5 32.5 40.5 510510 4962420293225 105,400円
50mmF2.8 10x 16 4群6枚 M39 x 1/26" 24x36 40.5 43.5 50 510511 4962420293232 60,300円
60mmF4 10x 22 4群6枚 M39 x 1/26" 40x40 40.5 41.0 50 510512 4962420293249 75,400円
80mmF4 6x 22 4群6枚 M39 x 1/26" 60x70 40.5 44.5 50 510513 4962420293256 66,500円
105mmF5.6 6x 32 4群6枚 M39 x 1/26" 65x90 40.5 41.0 50 510514 4962420293263 96,000円
135mmF5.6 6x 32 4群6枚 M39 x 1/26" 90x120 40.5 44.5 50 510515 4962420293270 102,000円
150mmF5.6 6x 45 4群6枚 M50 x 0.75 90x120 52 49.85 60 4962420293287 生産終了

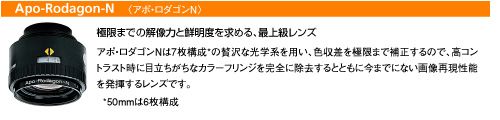

Apo-Rodagon-N〈アポ・ロダゴンN〉
Apo-Rodagon-N寸法図・MTFチャート図
焦点距離 倍率 最小絞値 レンズ構成 マウント 画面サイズ
(mm)
フィルター径
(mmΦ)
全長
(mm)
レンズ最大径
(mm)
コードNo. JANコード 価格
(税別)
50mmF2.8 10x 16 4群6枚 M39 x 1/26"" 24x36 40.5 46.5 50 510518 4962420293416 92,400円
80mmF4 10x 22 5群7枚 M39 x 1/26"" 60x70 40.5 43.0 50 510519 4962420293423 153,000円
105mmF4 6x 22 5群7枚 M39 x 1/26"" 65x90 40.5 54.3 50 510520 4962420293430 208,600円

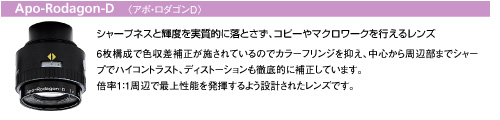

Apo-Rodagon-D〈アポ・ロダゴンD〉
Apo-Rodagon-D寸法図・MTFチャート図
焦点距離 倍率 最小絞値 レンズ構成 マウント 画面サイズ
(mm)
フィルター径
(mmΦ)
全長
(mm)
レンズ最大径
(mm)
コードNo. JANコード 価格
(税別)
75mmF4 1x 22 4群6枚 M39 x 1/26"" 60x70 40.5 53.0 50 510522 4962420293485 117,000円
2x 75mmF4.5 2x 22 4群6枚 M39 x 1/26"" 60x70 40.5 43.0 50 510523 4962620293492 123,300円
120mmF5.6 2x 32 4群6枚 M39 x 1/26"" 90x120 40.5 43.4 50 510524 4962420293508 176,200円

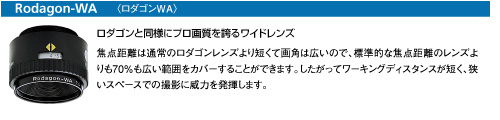

Rodagon-WA〈ロダゴンWA〉
Apo-Rodagon-D寸法図・MTFチャート図
焦点距離 倍率 最小絞値 レンズ構成 マウント 画面サイズ
(mm)
フィルター径
(mmΦ)
全長
(mm)
レンズ最大径
(mm)
コードNo. JANコード 価格
(税別)
40mmF4 10x 22 4群6枚 M39 x 1/26"" 24x36 40.5 37.2 50 510525 4962420293515 82,000円
80mmF4 8x 22 4群6枚 M39 x 1/26"" 65x90 40.5 44.0 50 4962420293539 生産終了
